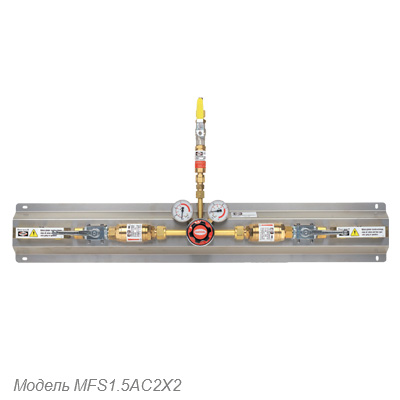

Harris MFS1.5AC2X1 - распределительная система для ацетилена

Особенности распределительных систем Harris:

• компактная конструкция
• перед доставкой все модульные компоненты в течение 12 часов проходят полное тестирование на стабильность, работоспособность и герметичность
• простота установки
• низкие затраты на установку
• при необходимости легко удлиняются
• оснащены всеми необходимыми утвержденными системами безопасности

Установки представляют собой модульные системы со смонтированными на пластине из нержавеющей стали органами управления и инструментами.

В зависимости от типа распределительная система может включать следующие компоненты, которые проходят полную заводскую сборку и очистку от масла и смазки:

A - Крепление баллона типа FH;

B - Обратный клапан высокого давления типа RSV ( EN15615) [утверждение BAM No BAM ZBA/009/004];

C - Шланги высокого давления: (EN 14113);

D - Коллекторный блок высокого давления: HD-VB 1/4NPT;

E - Изолирующий клапан высокого давления: DV [утверждение No EN 961];

F - Редуктор: например, H25;

G - Изолирующий клапан: LAV - KH 15-63;

H - Соединительная труба высокого давления типа HDVR-415;

I - Коллекторный блок высокого давления: HD-VB 1/4NPT;

J - Индикатор.

Технические характеристики распределительных систем Harris:

• Тип газа: ацетилен, кислород и технические газы.
• Давление на входе: ацетилен 25 атм, все остальные газы до 300 атм.
• Рабочее давление: ацетилен 1.5 атм, все остальные газы до 40 атм.
• Число баллонов: до 2x6 баллонов в стандартной комплектации.
• Число многобаллонных установок: до 2x3 в стандартной комплектации.
• Номинальный расход газа:ацетилен от 5 Нм³/ч до 150 Нм³/ч, кислород и технические газы 30 Нм³/ч до 320 Нм³/ч.
• Компоненты: монтажная пластина из нержавеющей стали, утвержденные обратные клапаны на всех соединениях для баллонов. Все распределительные системы для ацетилена оборудованы автоматическим быстродействующим запорным клапаном в зоне высокого давления.

Технические характеристики точек для отвода газа Harris:

• Давление на входе: ацетилен 1.5 атм, все остальные газы до 40 атм
• Номинальный расход газа: шкала 0-30 л/мин. для инертного газа, индикатор расхода 0-15 л/мин. или 0-50 л/мин. Ацетилен до 15 Нм³/ч, пропан до 10 Нм³/ч, кислород до 200 Нм³/ч.
• Компоненты:соединительный корпус, запорный клапан; трубные соединения, пригодные для сварки и пайки.
